GMP制药厂专用高效过滤器送风口技术要求

GMP制药厂专用过滤器送风口技术要求
苏尔净化工程

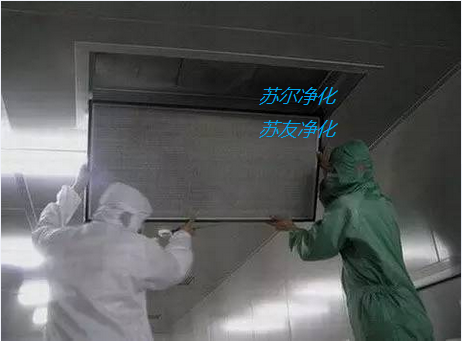

GMP制药厂过滤器送风口技术要求跟普通电子洁净厂房的过滤器送风口有一定的区别，过滤器送风口由静压箱和空气过滤器一体化组成，采用钢板制作静压箱，箱体内置无隔板过滤器。出风口加碳钢白色喷塑护网。该送风口具有通用性强、外形美观、安装更换方便、维护简单、投资少、过滤效率高等优点，送风口适用作净化级别较高的千级、百级以上空气净化系统的终端过滤送风装置。

过滤器送风口特点:
1、箱体采用成型铝型材制造，与滤芯一体成型；盖板采用冷轧钢板，外表静电喷塑处理 。
2、过滤器和静压箱做成一个整体。在静压箱的进风口处配置调节阀调节送风均匀度和静压效果
3、送风口采用99.9995%@0.12um(U15)过滤器，过滤效率高，阻力低
4、内表采用25mm厚PEF保温，保温性能好。
5、结构紧凑，密封性可靠，送风均匀
6、重量轻、安装更方便，尤其适合安装于铝合金龙骨形式的洁净室中。
7、送风口特别适用于受土建高度限制或必须采用紧凑型设计时的洁净室，大大节省空间。

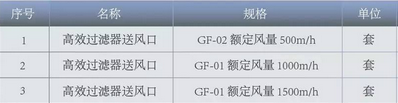

                                     GMP制药厂过滤器送风口技术要求参数:

下调节过滤器送风口静压箱具体要求:
1招标时提供设备样品（1000风量），要求和484*484*93上液槽过滤器配套。
2风口的详细尺寸需乙方设计送、回、排风口及静压箱图纸，由甲方确认。
3设备散流板用1.2mm不锈钢304。其他部位用1.2mm碳钢底漆处理并喷涂白色防锈漆，无异味。
4送风调节阀要求下调节，
GKF-05IC型对应风阀尺寸为200*200；
GKF-10IC型对应风阀尺寸为320*200。
GKF-15IC型对应风阀尺寸为320*250。

5箱体配DOP和压差测试口采用∮8不锈钢管，要求内部满焊不泄漏，正常工作时检测口采用固定密闭，以防泄漏。具体位置尺寸见设计图纸。
6散流板网口采用圆形口、均布；螺丝孔采用内窝，不锈钢装饰片封堵且与散流板表面平齐。
7散流板安装尺寸公差：1.5mm。
8过滤器压紧杆满焊，压块采用PVC材质
9安装方式：散流板面与彩钢板顶平齐。
10定位方式：采用四周定位，定位块距散流板底51mm。                                                                            苏尔净化从是净化工程安装，经验丰富,技术精良,为您提供服务！咨询热线：13962582245
